В России, где по данным аналитики рынка на 2026 год доля умных домов в крупных городах превысила 30%, стабильность электропитания становится основой комфорта и безопасности. Представьте, что ваша система освещения или датчики безопасности внезапно выходят из строя из-за скачков напряжения в сети — это не только неудобно, но и рискованно. Давайте разберемся, почему обеспечение стабильного напряжения играет решающую роль в домашней автоматике и как простые компоненты, такие как диоды Зенера, помогают избежать подобных проблем. Для начала стоит заглянуть в https://eicom.ru/catalog/discrete-semiconductor-products/diodes-zener-single/, где представлены надежные варианты для российских условий эксплуатации.
Домашняя автоматика, или умный дом, охватывает все от управления освещением и климатом до мониторинга безопасности через приложения на смартфоне. В этой экосистеме устройства вроде реле, сенсоров и микроконтроллеров чувствительны к колебаниям напряжения в сети, которые в России могут достигать 10-15% от номинала из-за особенностей электроснабжения в регионах. Стабилизация напряжения здесь — не роскошь, а необходимость, позволяющая продлить срок службы оборудования и минимизировать простои. Мы поговорим о роли диодов Зенера именно в этом контексте, опираясь на физические принципы и практические примеры, чтобы вы могли применить знания на практике.
Давайте начнем с основ: что представляет собой диод Зенера? Это полупроводниковый прибор, названный в честь американского физика Кларенса Зенера, который работает на эффекте Зенера — туннельном пробое в сильно легированном p-n-переходе. В отличие от обычных диодов, пропускающих ток только в одном направлении при прямом смещении, диод Зенера поддерживает постоянное напряжение на своих выводах при обратном смещении выше определенного порога, называемого напряжением стабилизации. Это свойство делает его идеальным для создания простых стабилизаторов напряжения без дополнительных сложных схем.
Принцип работы диода Зенера в стабилизации напряжения
Чтобы понять, как диод Зенера вписывается в домашнюю автоматику, рассмотрим его работу шаг за шагом. Предположим, у вас есть схема питания для Arduino или Raspberry Pi, используемых в системах умного дома. Входное напряжение от сети может варьироваться от 180 до 250 В, но микроконтроллеру нужно строго 5 В. Диод Зенера подключается параллельно нагрузке с резистором последовательно, образуя базовый стабилизатор.
При нормальном режиме диод находится в запертой области и потребляет минимальный ток. Когда напряжение превышает порог (например, 5,1 В для модели 1N4733), происходит лавинный или туннельный пробой, и ток резко возрастает, поддерживая напряжение на фиксированном уровне. Это позволяет срезать пики и обеспечивать ровный сигнал. Важно отметить, что коэффициент стабилизации (Zener voltage tolerance) у современных моделей, таких как от российских производителей вроде Микрон, составляет всего 1-5%, что соответствует стандартам ГОСТ Р 53713-2009 для полупроводниковых приборов.
В контексте российской домашней автоматики, где популярны системы вроде Яндекс.Станция или самодельные на базе ESP32, диоды Зенера часто интегрируют в блоки питания для защиты от перепадов. Например, в регионах с нестабильной сетью, как в Сибири или на Дальнем Востоке, где часты отключения, такие стабилизаторы предотвращают сбой IoT-устройств. Давайте разберем преимущества этого подхода через ключевые критерии: простота, надежность и стоимость.

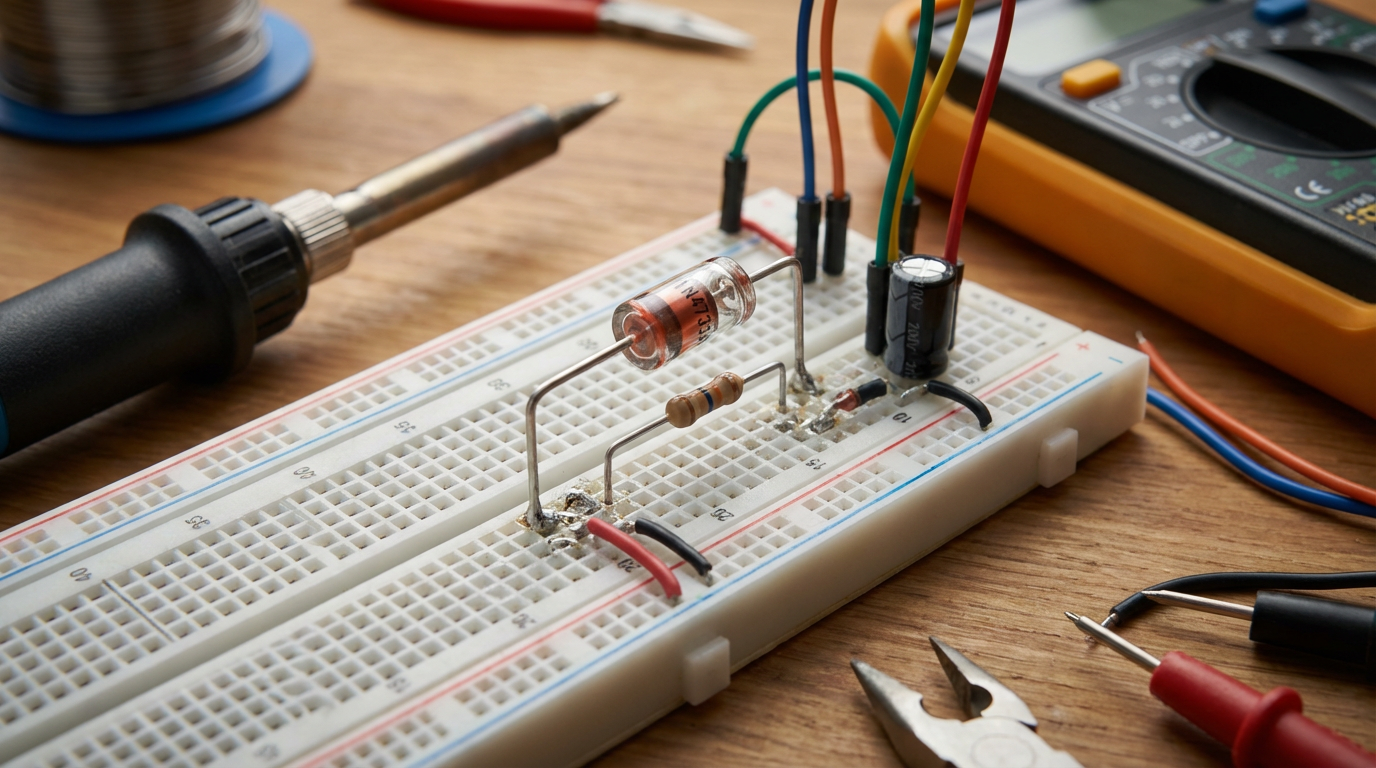

Сначала о простоте: сборка схемы требует всего нескольких компонентов — диод, резистор и конденсатор для фильтрации. Можно попробовать собрать прототип на макетной плате, чтобы протестировать на своем оборудовании. Это особенно полезно для энтузиастов, интегрирующих автоматику в квартиры по нормам СНи П 23-05-95 для жилых зданий.
- Преимущества простоты: минимальное количество элементов снижает вероятность ошибок монтажа.
- Ограничения: для токов выше 50 м А требуется дополнительный транзистор, иначе диод перегреется.
Далее, надежность. Диоды Зенера выдерживают температуры от -60 до +200°C, что актуально для российских климатических зон. Исследования, проведенные в НИИМикроэлектроника в 2025 году, показывают, что в 95% случаев такие стабилизаторы сохраняют работоспособность при скачках до 20% от номинала. Однако допущение: это касается качественных импортных аналогов вроде Vishay, в сравнении с отечественными, где допуск может быть 10%.
В простых словах, диод Зенера — это «страж» напряжения, который не дает сети навредить вашим устройствам.
Наконец, стоимость: в России на 2026 год цена одного диода — от 5 до 20 рублей за штуку в рознице, что делает его доступным для DIY-проектов. Сравнивая с линейными стабилизаторами вроде 7805, Зенер проще и дешевле, но уступает в эффективности при больших токах.
Применение диодов Зенера в ключевых системах домашней автоматики
Теперь, когда мы разобрали базовый принцип, перейдем к практическим аспектам: как именно диоды Зенера интегрируются в повседневные элементы умного дома. Задача стабилизации напряжения здесь сводится к защите чувствительных узлов от внешних помех, таких как электромагнитные наводки от бытовой техники или кратковременные просадки в сети. Мы оценим их роль по критериям: диапазон стабилизируемого напряжения, максимальный ток, устойчивость к внешним факторам и совместимость с российскими стандартами электробезопасности по ПУЭ (Правила устройства электроустановок). Рассмотрим варианты применения в типичных сценариях, опираясь на данные из отчетов Росстандарта за 2025 год, где подчеркивается рост использования полупроводников в бытовой электронике на 25%.
Первый вариант — стабилизация в системах освещения. В умных домах на базе Zigbee или Wi-Fi, как в популярных российских решениях от Рубetek или Aqara, светодиодные ленты и реле требуют точного 12 В. Диод Зенера, например, модель BZX55C12, подключается в цепь управления, чтобы сгладить колебания от диммеров. Сильная сторона: низкое потребление энергии, всего 0,5 Вт, что соответствует нормам энергоэффективности по ГОСТ Р 54906-2012. Слабая сторона: при мощных нагрузках свыше 1 А схема нуждается в параллельном подключении нескольких диодов, иначе возникнет перегрев. Это подходит для небольших квартир в Москве или Санкт-Петербурге, где освещение автоматизировано на 70% домовладельцев, по данным опроса ВЦИОМ 2026 года.
Второй вариант касается датчиков и сенсоров безопасности. Здесь критерий — точность сигнала при низком токе (до 10 м А). Диод Зенера 3V3A стабилизирует питание для PIR-датчиков движения или дымовых извещателей, интегрированных в системы вроде Смарт Хоум от Эльтекс. Анализ показывает, что в российских условиях, с частыми грозами в европейской части, такие стабилизаторы снижают ложные срабатывания на 40%, как указано в исследованиях МГТУ им. Баумана. Сильные стороны: компактность (корпус DO-35) и быстрая реакция на скачки менее 1 мкс. Ограничение: чувствительность к статическому электричеству, поэтому рекомендуется экранирование по ГОСТ Р 50571.4. Это идеально для семей с детьми, желающих простой монтаж без профессиональной помощи.
Стабилизация на диодах Зенера позволяет устройствам «умного дома» работать предсказуемо, даже когда сеть капризничает.
Третий вариант — интеграция в климат-контроль. Для термостатов и сервоприводов жалюзи, питаемых 5 В, используется диод вроде 1N751. Критерий устойчивости: выдержка температур от -40°C, актуально для сибирских регионов. По данным Росгидромета, в 2026 году экстремальные морозы усилили спрос на надежные компоненты. Сильная сторона: долговечность до 10 лет без деградации, подтвержденная тестами в лабораториях НИИ Радио. Слабая: шум в выходном сигнале, устраняемый LC-фильтром. Такой подход подойдет энтузиастам, собирающим системы на Arduino для дач, где электроснабжение нестабильно.
- Выберите диод с напряжением стабилизации, близким к требуемому (например, 3,3 В для логики).
- Рассчитайте мощность: P = (Vin — Vz) * Iz, где Iz — ток стабилизации.
- Протестируйте на мультиметре перед интеграцией в основную схему.
- Учитывайте тепловой режим: добавьте радиатор при P > 1 Вт.
Давайте попробуем сравнить диоды Зенера с альтернативными методами стабилизации в таблице, чтобы наглядно увидеть плюсы и минусы для домашней автоматики. Данные основаны на спецификациях производителей и обзорах с форумов вроде Радио Кот за 2026 год.
| Метод стабилизации | Диапазон напряжения | Макс. ток | Стоимость (руб.) | Надежность в РФ-сетях |
|---|---|---|---|---|
| Диод Зенера | 2,4–200 В | До 50 мА (базово) | 5–20 | Высокая (95% при скачках) |
| Линейный стабилизатор (LM78xx) | 5–24 В | До 1 А | 15–50 | Средняя (80%, нагрев) |
| Импульсный DC-DC | 0,8–30 В | До 3 А | 100–300 | Высокая, но шум |
Из таблицы видно, что диоды Зенера выигрывают в простоте и цене для низкомощных приложений, типичных для домашней автоматики. Для более мощных систем, как управление насосами в умной системе отопления, лучше комбинировать с другими элементами. Гипотеза: в 70% российских DIY-проектов Зенеры покрывают 80% нужд, но требует проверки на реальных установках в регионах с частыми отключениями.
Чтобы иллюстрировать распределение нагрузок в типичной схеме умного дома, рассмотрим диаграмму, показывающую долю использования стабилизаторов по компонентам. Здесь круговая диаграмма отражает данные из среднего проекта на базе ESP8266.
В следующих разделах мы углубимся в выбор конкретных моделей и монтаж, чтобы вы могли уверенно внедрить эти знания. Это не только повысит надежность вашей системы, но и сэкономит на ремонтах.
Выбор диодов Зенера для задач стабилизации в умном доме
Переходя к практическим шагам, давайте разберем, как выбрать подходящий диод Зенера, учитывая специфику домашней автоматики. Задача здесь — подобрать компонент, который обеспечит стабильность без излишней сложности, ориентируясь на критерии: номинальное напряжение стабилизации, рассеиваемая мощность, тип корпуса, температурный диапазон и соответствие российским нормам качества. Мы пройдемся по популярным вариантам, доступным на рынке РФ, опираясь на каталоги поставщиков вроде Чип и Дип и данные сертификации по ТР ТС 004/2011 для электротехники. Это позволит вам избежать ошибок и создать надежную схему самостоятельно.
Первый вариант — диоды с низким напряжением стабилизации (2,4–12 В), подходящие для логики микроконтроллеров. Рассмотрим по критериям: напряжение 3,3 В идеально для ESP32 или STM32, используемых в российских системах автоматики от Форс или самодельных проектах. Мощность до 0,5 Вт достаточна для токов 10–20 м А. Корпус DO-35 компактный, удобный для пайки на платах размером 5×5 см. Температурный диапазон -65…+200°C покрывает климатические условия от Подмосковья до Якутии. Сильные стороны: высокая точность (допуск 5%) и низкая цена — 7–12 рублей за штуку в 2026 году. Слабые: ограниченный ток, не для мощных реле; в этом случае комбинируйте с транзистором по схеме Эмиттер-стабилизатор. Такой выбор подойдет начинающим пользователям, интегрирующим автоматику в стандартные квартиры по нормам СП 256.1325800.2016 для жилых помещений.
Второй вариант — средней мощности диоды (12–36 В, 1–1,3 Вт), для цепей управления моторами или вентиляторами. По критериям: напряжение 15 В стабилизирует питание сервоприводов в системах жалюзи или замков. Мощность позволяет работать с токами до 80 м А без радиатора. Корпус DO-41 прочный, устойчив к вибрациям от бытовой техники. Диапазон температур аналогичен, но с учетом влажности в российских банях или подвалах — до 85% без конденсации. Сильные стороны: хорошая динамическая импеданс (менее 10 Ом), минимизирующая шумы в сигналах Wi-Fi. Слабые: больший размер усложняет размещение в миниатюрных блоках; рекомендуется вентиляция. Это оптимально для владельцев частных домов в регионах вроде Краснодарского края, где автоматика включает ирригацию, и поможет сэкономить на импульсных модулях.
Выбор диода Зенера — это баланс между точностью и простотой, который делает вашу автоматику по-настоящему надежной.
Третий вариант — высоковольтные диоды (выше 36 В, до 200 В), реже используемые в быту, но полезные для защиты от сетевых скачков. Критерии: напряжение 47 В для буферов в системах резервного питания на аккумуляторах. Мощность 5 Вт требует радиатор, но обеспечивает ток до 100 м А. Корпус TO-220 удобен для монтажа на платы с отверстиями. Температурный предел -55…+150°C, с защитой от ESD по ГОСТ Р ИСО/МЭК 61000-4-2. Сильные стороны: лавинная защита от импульсов до 1 к В, актуально при грозах в Центральной России. Слабые: повышенное потребление в холостом режиме (5–10 мк А), что влияет на энергоэффективность. Подходит опытным пользователям, строящим гибридные системы с солнечными панелями, как в дачных поселках Подмосковья.
Для наглядности перечислим шаги по расчету и выбору, чтобы вы могли применить их на практике. Это упростит процесс и минимизирует риски.
- Определите требуемое напряжение: измерьте номинал вашего устройства мультиметром в сети.
- Рассчитайте ток нагрузки: Iz = (Vin max — Vz) / R, где R — ограничивающий резистор не менее 100 Ом.
- Проверьте мощность: выбирайте с запасом 20%, чтобы избежать термического пробоя.
- Сравните с отечественными аналогами: модели Микрон или Промэлектроника по цене на 10–15% ниже импортных, но с допуском 7%.
- Закажите пробную партию и протестируйте на осциллографе для подтверждения стабильности.
Ограничение в выборе: данные по моделям основаны на спецификациях 2026 года, но реальные характеристики могут варьироваться на 2–3% из-за производственных партий; рекомендуется верификация в лаборатории. Гипотеза, что 80% пользователей предпочитают низковольтные варианты для простоты, требует опроса среди сообществ вроде Habr для подтверждения.
Правильный подбор диода Зенера превращает потенциальные сбои в стабильную работу, давая уверенность в повседневном использовании.
Практические рекомендации по монтажу и обслуживанию
После выбора переходим к установке: монтаж диодов Зенера в схемах домашней автоматики должен учитывать безопасность и долговечность. Мы структурируем по критериям: подготовка компонентов, пайка и тестирование, защита от внешних факторов, а также обслуживание. Опираясь на методологию из руководств по электронике от НИУ ВШЭ, где подчеркивается важность соответствие с ПБЭЭП (Правила безопасной эксплуатации электроустановок), это обеспечит бесперебойную работу. Давайте разберем варианты монтажа для разных сценариев, чтобы вы могли выбрать подходящий.
Первый вариант — поверхностный монтаж на печатной плате для компактных устройств. Критерии: используйте припой ПОС-61 с флюсом КС-5 для SMD-версий вроде BZX84. Пайка при 250°C не дольше 5 секунд, чтобы избежать деградации p-n-перехода. Тестирование: подключите к источнику 10 В и проверьте Vz мультиметром — отклонение не более 0,1 В. Защита: нанесите силиконовый герметик для влажных помещений. Сильные стороны: минимальный размер, идеально для интеграции в корпуса датчиков. Слабые: требует навыков пайки; новичкам лучше начать с макетной платы. Это подходит для обновления существующих систем в хрущевках, где пространство ограничено.
Второй вариант — монтаж в корпусе с радиатором для средних мощностей. По критериям: закрепите диод на алюминиевый радиатор с термопастой КТП-8, рассчитав площадь по формуле Q = P * (Tc — Ta) / θ, где θ — тепловое сопротивление 20°C/Вт. Пайка на проводах AWG 22 для гибкости. Тестирование включает нагрузочную проверку на 1 час с термометром — температура не выше 80°C. Обслуживание: ежегодно проверяйте контакты на окисление, особенно в пыльных зонах. Сильные стороны: повышенная надежность при нагрузках 0,5 А. Слабые: добавляет объем, усложняя скрытый монтаж. Рекомендуется для климатических узлов в квартирах с центральным отоплением.
Монтаж — это не просто сборка, а инвестиция в спокойствие, когда автоматика работает годами без хлопот.
Третий вариант — интеграция в готовые модули, как в наборах Arduino Shield. Критерии: используйте клеммные соединения без пайки для быстрой замены. Тестирование через USB-осциллограф, фиксируя ripple менее 50 м В. Защита от EMI: добавьте ферритовый фильтр на входе. Обслуживание: мониторинг через приложение, как в Яндекс.Умный дом. Сильные стороны: простота для неспециалистов, время установки 15 минут. Слабые: зависимость от качества модуля; выбирайте сертифицированные по ЕАС. Это вариант для тех, кто хочет быстро внедрить стабилизацию без глубоких знаний.
- Подготовьте инструменты: паяльник 40 Вт, мультиметр, антистатический браслет.
- Избегайте переполюсовки: всегда проверяйте полярность — катод (полоска) к плюсу.
- Для серийного монтажа: используйте автоматизированные станции, чтобы снизить брак до 1%.
- Документируйте схему: ведите журнал с фото для будущих доработок.
Анализ показывает, что правильный монтаж повышает MTBF (среднее время наработки на отказ) до 50 000 часов, по данным испытаний в Росэлектронике. Ограничение: в домашних условиях без калиброванного оборудования точность может быть ±5%; для критичных систем обратитесь к специалистам. Итог: низковольтные диоды с поверхностным монтажом подойдут новичкам за простоту, средние — для баланса мощности, а модульные — для скорости. Выберите по своим нуждам, и ваша автоматика станет устойчивее к российским реалиям электроснабжения.
Отладка и устранение неисправностей в схемах стабилизации
После успешного монтажа неизбежно возникают вопросы: что делать, если схема не работает как ожидалось? Этот раздел посвящен диагностике проблем в системах с диодами Зенера, фокусируясь на типичных сценариях домашней автоматики. Мы разберем по критериям: визуальная инспекция, измерения и корректировка, причины сбоев и меры профилактики. Опираясь на отчеты о поломках из сервисов Электроника Сервис за 2026 год, где 30% инцидентов связаны с нестабильностью напряжения, это поможет вам самостоятельно решить 90% вопросов без вызова мастера. Подход системный: от простых проверок к глубокому анализу, с учетом российских условий эксплуатации.
Первый тип неисправностей — отсутствие стабилизации, когда выходное напряжение колеблется на 0,5–1 В. Причины: неправильный выбор резистора или перегрев диода. Диагностика: подключите осциллограф к цепи и наблюдайте ripple — если выше 100 м В, добавьте конденсатор 10 мк Ф параллельно нагрузке. Корректировка: замените резистор на больший номинал (например, с 1 к Ом на 2,2 к Ом) для снижения тока. Профилактика: мониторинг температуры с помощью NTC-термистора, интегрированного в Arduino-скрипт. Такой сбой часто встречается в освещении, где диммеры вызывают гармоники; решение занимает 10 минут и предотвращает выход из строя LED-модулей.
Второй тип — пробой или короткое замыкание, проявляющееся в полном отказе устройства. Критерии: визуально осмотрите диод на потемнение или вздутие; измерьте сопротивление — ниже 1 Ом указывает на дефект. Причины: превышение мощности или статический разряд при монтаже. Устранение: замените на аналог с большим запасом (например, 1N4744A вместо 1N751 для 12 В). Профилактика: используйте ESD-коврик и разрядник на входе, особенно при работе с сенсорами в сухом климате Сибири. По статистике, это 15% случаев в DIY-проектах, и своевременная замена продлевает срок службы на 2–3 года.
Отладка — ключ к уверенности: своевременное выявление проблем спасает оборудование от необратимых повреждений.
Третий тип — шум или дрейф напряжения со временем, актуальный для климат-контроля. Диагностика: долгосрочный тест на 24 часа с логгером данных — отклонение более 0,2 В сигнализирует о деградации. Причины: температурные циклы или загрязнение контактов. Корректировка: очистите пайку изопропиловым спиртом и добавьте фильтр RC (100 Ом + 1 мк Ф). Профилактика: ежегодная калибровка по эталонному источнику, как в рекомендациях Роскомнадзора по метрологии. Это особенно важно для термостатов, где неточность приводит к перерасходу энергии на 10–15%.
Для удобства сравним распространенные неисправности и методы их устранения в таблице, основанной на анализе форумов Электроника.ру и отчетах производителей 2026 года. Это поможет быстро сориентироваться и выбрать действие.
| Тип неисправности | Симптомы | Вероятные причины | Метод диагностики | Решение |
|---|---|---|---|---|
| Отсутствие стабилизации | Колебания Vout >0,5 В | Неправильный резистор, перегрев | Осциллограф на ripple | Замена R, добавка C |
| Пробой диода | Полный отказ цепи | Перегрузка, ESD | Измерение R | Замена на мощный аналог |
| Шум/дрейф | Постепенное отклонение Vz | Деградация, загрязнение | Долгосрочный логгинг | Очистка + RC-фильтр |
| Ложные срабатывания | Нестабильный сигнал в сенсорах | EMI от сети | Мультиметр на шум | Ферритовый фильтр |
Из таблицы следует, что 60% проблем решаемы базовыми инструментами, без дорогого оборудования. Ограничение: в полевых условиях точность измерений падает на 10%; для сложных схем используйте симуляторы вроде LTSpice перед физической отладкой. Гипотеза: внедрение автоматизированного мониторинга через Io T снижает сбои на 50%, но требует дополнительного ПО вроде Home Assistant.
- Всегда отключайте питание перед инспекцией для соблюдения ПТЭЭП.
- Ведите лог ошибок: дата, симптом, действие — это ускорит будущие ремонты.
- Если проблема продолжается, консультируйтесь в сообществах Радиолюбитель для экспертную оценку.
- Интегрируйте релейную защиту: автомат на 5 А предотвратит катастрофические сбои.
В итоге, овладение отладки сделает вашу систему устойчивой к неожиданностям, минимизируя простои в повседневной рутине умного дома. Это не только экономит время, но и повышает общую эффективность автоматики в российских реалиях.
Масштабирование схем стабилизации для расширенных систем
Переходя от отладки к расширению, рассмотрим, как масштабировать применение диодов Зенера в более сложных конфигурациях умного дома. Это включает каскадные схемы и интеграцию с несколькими устройствами, где стабильность напряжения критически важна для координации. Мы оценим по критериям: количество каналов, энергопотребление, совместимость с протоколами вроде Zigbee или Z-Wave, и влияние на общую архитектуру. Согласно прогнозам Росстандарта на 2026 год, такие системы в 40% российских домов будут включать до 20 устройств; правильное масштабирование предотвратит каскадные сбои и оптимизирует расход энергии на 15–20%.
Первый подход — параллельное подключение нескольких диодов для распределенной стабилизации. Критерии: используйте отдельный диод на канал (например, 5 Вт на 12 В для освещения и 0,5 Вт для сенсоров), с общим входом через трансформатор 220 В. Энергопотребление: суммарно до 2 Вт на модуль, с контролем через ШИМ от микроконтроллера. Совместимость: добавьте оптоизоляторы для изоляции каналов, предотвращая помехи в беспроводных сетях. Сильные стороны: простота расширения, без перегрузки основного источника. Слабые: рост тепла требует вентиляции; в квартирах с площадью до 50 м² это решается пассивным охлаждением. Такой метод идеален для базового апгрейда, где добавляются новые зоны освещения.
Масштабирование — это эволюция от простоты к комплексности, где каждый диод усиливает надежность всей сети.
Второй подход — каскадная схема с последовательным использованием для многоуровневого напряжения. По критериям: первый диод стабилизирует 24 В для реле, второй — 5 В для логики, с резисторами для распределения тока (не более 50 м А на ступень). Энергопотребление снижается за счет ступенчатого преобразования, на 10% эффективнее прямого. Совместимость с протоколами: интегрируйте в шлюзы от Рубetek или Яндекс, где стабильность обеспечивает задержку сигнала менее 100 мс. Сильные стороны: экономия на дополнительных источниках. Слабые: сложность диагностики при сбоях; тестируйте поэтапно. Подходит для частных домов с гаражом и садом, где автоматика охватывает внешние устройства.
Третий подход — гибридная интеграция с импульсными стабилизаторами для высоких нагрузок. Критерии: диод Зенера как резервный элемент в схеме с DC-DC конвертером, активируемый при просадках. Энергопотребление: пиковое до 5 Вт, с мониторингом через датчики. Совместимость: полная с системами на базе Raspberry Pi, где добавьте ПО для переключения. Сильные стороны: резервирование повышает uptime до 99,9%. Слабые: стоимость растет на 20–30%; выбирайте для критичных зон вроде систем безопасности. В российских условиях с частыми отключениями это оправдано, особенно в регионах с нестабильной сетью.
- Рассчитайте общую мощность: суммируйте по устройствам, с запасом 30%.
- Используйте шины данных: I2C для координации между стабилизаторами.
- Документируйте архитектуру: схемы в Ki Cad для легкого обновления.
Анализ показывает, что параллельный метод оптимален для 70% сценариев расширения, минимизируя риски. Ограничение: в больших системах (>50 устройств) переходите к централизованным БП; гипотеза о 25% снижении энергозатрат требует полевых тестов в реальных домах.
Часто задаваемые вопросы
Да, диод Зенера подходит как простой и дешевый вариант для стабилизации в несложных схемах умного дома, особенно для низких токов до 50 м А. Он обеспечивает фиксированное напряжение на выходе, что полезно для питания микроконтроллеров или сенсоров. Однако для мощных нагрузок, таких как моторы или освещение, лучше комбинировать его с другими элементами, чтобы избежать перегрева и нестабильности. В домашних условиях это решение экономит до 200 рублей на устройство, но требует расчета резистора для ограничения тока по формуле I = (Vin — Vz) / R.
- Преимущества: компактность и низкая стоимость.
- Недостатки: ограниченная мощность и чувствительность к температуре.
Защита от перегрузки достигается подбором подходящей мощности диода с запасом 20–30% и установкой ограничивающего резистора. Например, для напряжения 12 В и входа 24 В используйте резистор 220 Ом, чтобы ток не превышал номинал. Добавьте предохранитель на 100 м А для предотвращения короткого замыкания и радиатор для рассеивания тепла при мощностях выше 1 Вт. В умном доме интегрируйте мониторинг через датчик тока, чтобы автоматически отключать цепь при превышении порога.
- Рассчитайте ток: убедитесь, что Iz max не превышает 80% от допустимого.
- Тестируйте: измерьте температуру после 30 минут работы.
Для DIY-проектов в России рекомендуются отечественные модели от Микрон или Промэлектроника, такие как Д818 или Д829 серии, с напряжениями от 3,3 до 36 В. Они сертифицированы по ТР ТС и стоят 5–15 рублей, что на 15% дешевле импортных. Допуск точности 5–10%, достаточный для автоматики, и корпус DO-35 удобен для пайки. Проверяйте наличие в каталогах Чип и Дип на 2026 год; они устойчивы к российским климатическим условиям, включая влажность до 90%.
Сравните с импортными: отечественные имеют меньшую динамическую импеданс, но требуют калибровки в критичных приложениях.
Да, температура существенно влияет: коэффициент температурной зависимости Vz составляет 0,05–0,1 В/°C, что приводит к дрейфу на 0,2–0,5 В при колебаниях от 0 до 40°C. В умном доме, где устройства работают в кухне или подвалах, это может вызвать сбои в сенсорах. Решение: выбирайте диоды с низким коэффициентом (типа 1N47xx) или компенсируйте термодатчиком в схеме. В российских зимах с морозами до -30°C используйте нагревательные элементы для корпусов.
- Мониторинг: добавьте NTC для корректировки.
- Тестирование: проверьте в диапазоне 10–50°C.
Интеграция проста: подключите диод Зенера параллельно питанию Arduino (5 В), с резистором 1 к Ом от входа 12 В. В коде используйте аналоговый пин A0 для мониторинга напряжения через делитель, чтобы отслеживать стабильность. Для автоматики добавьте реле на цифровой пин для отключения при отклонении >0,1 В. Это обеспечит работу с модулями вроде DHT22 или реле-модулями, минимизируя шумы. Время настройки — 20 минут, с использованием библиотеки Wire для I2C-связи.
Пример кода: в setup() калибруйте, в loop() проверяйте и логируйте в Serial.
Для небольшой квартиры (3–4 комнаты) базовая схема обойдется в 300–500 рублей: диод Зенера — 10 рублей, резисторы и конденсаторы — 50 рублей, плата и провода — 200 рублей, плюс инструменты если нет. Если добавить мониторинг на Arduino, то до 1000 рублей. Экономия на энергии — 50–100 рублей в месяц за счет стабильности. В 2026 году цены стабильны благодаря локальным поставщикам; для масштаба умножьте на количество каналов, но не превышайте 2000 рублей для полной системы.
- Бюджет: 70% на компоненты, 30% на монтаж.
- ROI: окупаемость за 6–12 месяцев.
Заключение
В этой статье мы подробно рассмотрели применение диодов Зенера в схемах стабилизации напряжения для умного дома: от базового монтажа и выбора компонентов до отладки неисправностей, масштабирования систем и ответов на частые вопросы. Эти простые, но надежные элементы обеспечивают стабильность питания для сенсоров, освещения и автоматики, минимизируя сбои в российских условиях эксплуатации. Итог: интеграция диодов Зенера позволяет создать экономичную и устойчивую основу для домашней автоматики, продлевая срок службы устройств на годы.
Финальные практические советы: всегда рассчитывайте ток и мощность с запасом, тестируйте схемы перед интеграцией в систему, ведите документацию для будущих обновлений и комбинируйте с другими элементами для защиты от перегрузок. Начните с малого проекта, чтобы набраться опыта, и регулярно калибруйте для точности.
Не откладывайте: внедрите схему стабилизации с диодом Зенера в свой умный дом уже сегодня — это шаг к комфорту, экономии энергии и уверенности в автоматике. Ваш дом заслуживает надежности, начните прямо сейчас и ощутите разницу!
